產品簡述：快速抽氣逆止閥使用于工作溫度≤425°C的電站汽輪機的抽氣系統的介質管道上，作為防止介質逆流的裝置。抽氣止回閥用于電廠或熱電廠抽氣系統，它快速、緊密的關閉，確保在給水加熱器出現水位高時，氣動裝置部件一旦接到液體逆流信號，把汽輪機迅速隔開，給汽輪機或抽氣系統以大的保護。
一、快速抽氣逆止閥概述：
快速抽氣逆止閥使用于工作溫度≤425°C的電站汽輪機的抽氣系統的介質管道上，作為防止介質逆流的裝置。抽氣止回閥用于電廠或熱電廠抽氣系統，它快速、緊密的關閉，確保在給水加熱器出現水位高時，氣動裝置部件一旦接到液體逆流信號，把汽輪機迅速隔開，給汽輪機或抽氣系統以大的保護。

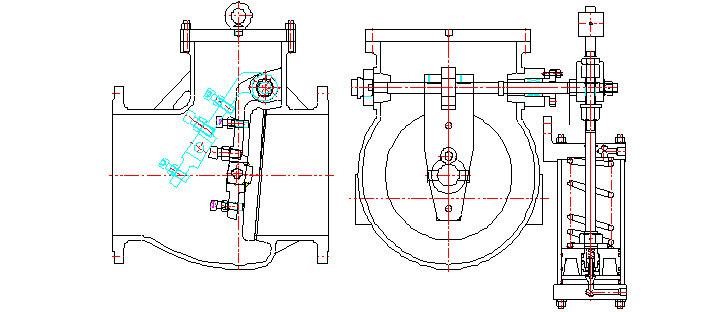

二、快速抽氣逆止閥結構說明
關閉件閥瓣經搖桿活動連接，閥瓣繞搖桿旋轉，可以使閥瓣準確的落在閥體密封面上，保證與閥門的吻合。閥門密封面堆焊司太立硬質合金，有良好的耐磨性。
閥體密封面傾斜，減少止回閥關閉時間，保證快速關閉。
該止回閥配有氣缸，氣缸內裝有彈簧，當介質正向流動時，氣缸進氣孔進氣，壓縮彈簧，使閥瓣比較平穩的處在全開位置；當氣源關閉時，氣缸快速泄壓，彈簧快速?gòu)?fù)位，使止回閥瞬間關閉。
根據系統氣源情況，調整出口壓力，使氣缸把止回閥全開啟。
氣源壓力在0.45～0.8MPa范圍內。
三、快速抽氣逆止閥保管、安裝、使用和維護注意事項
止回閥應存放在干燥倉庫內，其兩端坡口涂上防銹漆并堵嚴，不得露天堆放。
存放時不得以氣缸支承止回閥重量，以防缸桿彎曲。
安裝前校對銘牌和閥體標志，確認是否符合要求，安裝前檢查兩端封蓋是否完好，留意無異物落入。
注意流向箭頭與介質流向一致。
電站用快速抽氣逆止閥用于電廠或熱電廠抽氣系統,或其它系統的蒸汽和水等非腐蝕性介質管道上, 防止汽輪機組負荷時汽輪機內的壓力突然降低,抽汽管和各加熱器內蒸汽倒流進入汽輪內造成汽輪對片的打碎,毀壞汽輪發電機的惡性事故,并防止加熱器系統管道泄漏使水從抽汽管路進入汽輪內而發生水擊事故,以保護汽輪機的安全運行。作為防止介質逆流的裝置,該閥能在0.5秒內快速緊密的關閉,確保在給水加熱器出現水位過高時,氣動裝置部件接到液體逆流信號后,將汽輪機迅速隔開, 給汽輪機或抽氣系統以大大保護。
電站用快速抽氣逆止閥密封面堆焊Gr13系不繡鋼或鈷基硬質合金,有良好的耐磨性,密封性能穩定可靠。當介質正向流動時,氣缸下腔進氣,與重錘共同作用,使閥瓣平衡地處在全開位置。當介質反向流動時,氣缸活塞下腔迅速泄壓,閥瓣在0.5秒內快速關閥。
重錘通過加長桿和拔叉作用于銷軸,用以平衡和搖桿的重力矩,防止水錘現象的發生。當介質正向流動時,有助于打開閥門,并在運行中保持閥牌號平穩和減少振動。電站用抽氣止回閥其作用是防止管路中的介質倒流。也屬于止回閥類。啟閉件靠介質流動和力量自行開啟或關閉,以防止介質倒流的閥J叫止回閥。電站止回閥是能自動阻止流體倒流的閥門。止回閥的閥瓣在流體壓力作用下開啟, 流體從進口側流向出口側。當進口側壓力低于出口側時,閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。
四、電站用快速抽氣逆止閥的安裝應注意以下事頂:
1.在管線中不要使止回閥承受重量,大型的止回閥應獨立支撐,使之不受管系產生的壓力的影響。
2.安裝時注意介質流動的方向應與閥體所票箭頭方向一致。
3.升降式垂直瓣止回閥應安裝在垂直管道上。
4.升降式水平瓣止回閥應安裝在水平管道上。
在安裝電站用抽氣止回閥時, 一定要遵守以上注意事項,防止造成不必要的傷害或損害。
