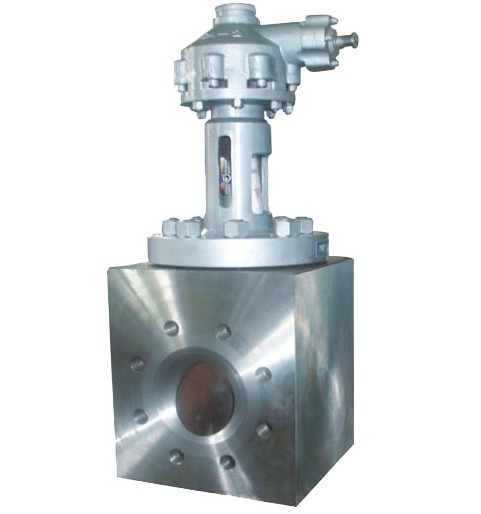

平衡高壓角式截止閥（方塊式）
產品簡述：平衡高壓角式截止閥（方塊式）結構特點: 1、閥瓣沒有通孔，介質從閥瓣流入閥門中腔使閥瓣所受介質平衡，啟閉力矩小。 2、升降式閥桿結構，開啟輕便，密封性好。 3、采用F-4復合橡膠密封圈，密封性好，且耐酸堿腐蝕 4、制造驗收標準，JB/T450-1992。
品牌廠家：工奧閥門
閥門型號：J46H/Y/W
主要材質：碳鋼 不銹鋼 合金鋼 硬質合金
口徑選型：DN20-DN300
壓力范圍：PN40-PN320
瀏覽次數：1558
更新日期：2025-02-18 10:27:18/10/26
產品詳情
在線咨詢
平衡高壓角式截止閥（方塊式）結構特點:
1、閥瓣沒有通孔，介質從閥瓣流入閥門中腔使閥瓣所受介質平衡，啟閉力矩小。
2、升降式閥桿結構，開啟輕便，密封性好。
3、采用F-4復合橡膠密封圈，密封性好，且耐酸堿腐蝕
4、制造驗收標準，JB/T450-1992。
截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，從自密封的閥門出現以后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時，在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減小。
平衡高壓角式截止閥（方塊式）主要零部件材料：
|
零件 |
材料 |
|
|
J/L446Y-220/320C |
J/L446W-220/320R |
|
|
閥體 |
優質碳鋼 |
316L.Mod |
|
閥瓣 |
鉻不銹鋼 |
316L.Mod |
|
下閥桿 |
鉻不銹鋼 |
316L.Mod |
|
填料箱 |
優質碳鋼 |
316L.Mod |
|
“0”型圈 |
F-4復合膠圈 |
F-4復合膠圈 |
