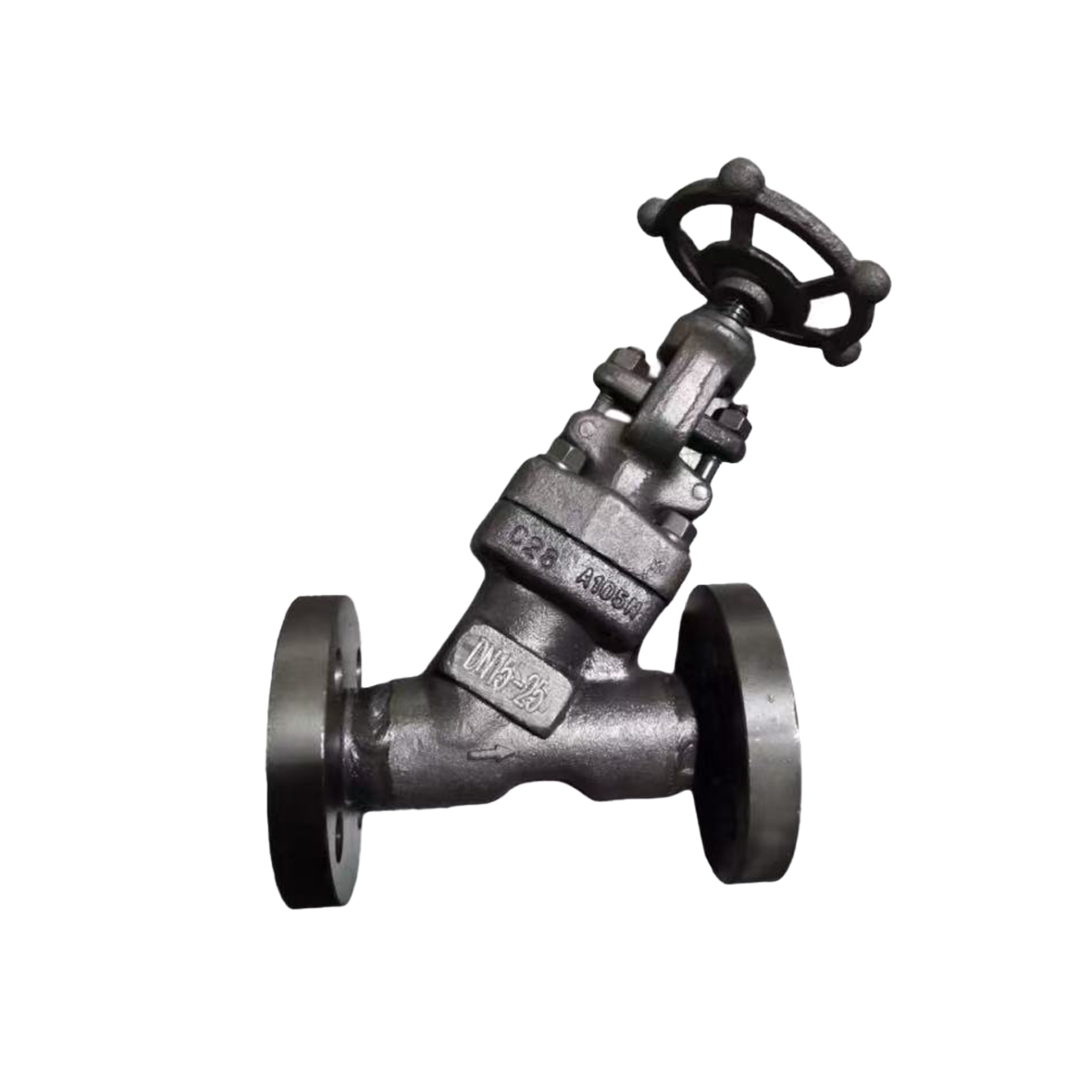

J45Y自密封鍛鋼Y型截止閥介紹

閥蓋設計形式

J45Y自密封鍛鋼Y型截止閥有三種閥蓋設計形式：

1. 螺栓式閥蓋：閥體與閥蓋用螺栓螺母連接，通常采用纏繞式墊片（316夾柔性石墨制造）密封，若客戶有特殊要求時也可采用金屬環連接。
2. 焊接式閥蓋：閥體與閥蓋用螺紋連接，采用全焊密封。
3. 壓力自緊式閥蓋：閥體與閥蓋用螺紋連接，通過內壓自密封環密封。

產品標準

壓力自緊封Y型截止閥和止回閥閥門符合ANSIB16.34，檢驗與測試按API598，標記按MSS - SP - 25。

結構特點

1. 口徑類型：有全徑或縮徑兩種類型可供選擇。
2. 止回閥類型：包含升降式和球式止回閥。
3. 彈簧設置：可按需內置彈簧。
4. 閥瓣特點：可拆卸實心閥瓣，并且閥瓣可變換為針型、節流型、球型、止回型。
5. 壓板形式：自定心壓板壓套式。
6. 密封座：整體式上密封座。
7. 支架類型：明桿支架型（OS&Y）。
8. 連接端標準：承插端符合ASMEB16.11，螺紋連接端（NPT）符合ANSI/ASMEB1.20.1。

適用介質與溫度

適用介質包括水、蒸汽、油品、硝酸、醋酸等。不同材質適用的溫度范圍有所不同，如碳鋼材質適用溫度約為 - 29℃～425℃，合金鋼材質適用溫度約為 - 29℃～550℃，不銹鋼材質適用溫度約為 - 29℃～200℃。

應用場景

適用于公稱壓力150LB - 2500LB，工作溫度 - 29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管道上面，用于切斷或接通介質。
